基于TCM330的步进电机典型应用方案

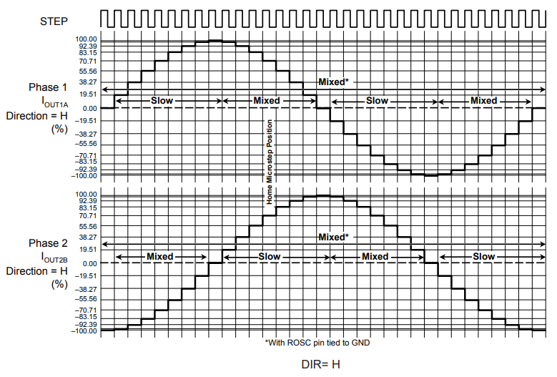

2相双极性步进电机驱动， 支持到每电周期64微步控制（1/16 微步*4 full step）

PWM 调制频率20KHz 到50KHZ

X和Y相正弦电流步进控制，支持硬件DAC+比较器模式电流控制或ADC 采样闭环模式FOC 控制

双极性全桥控制，支持有源续流。

支持电机转速BEMF 检测和堵转检测

支持输出短路到地，输出短路到电源检测

支持高精度负载短路和负载开路检测

支持模拟输出或数字输出位置传感器接口， 硬件方式角度求解

1.6A 峰值电流保证电机可靠启动
